2020年8月5日

Ewoo換控制器,儀錶紀錄

EWOO電動機車改成一般電動自行車

電動機車的控制器、儀表、馬達、電池

這幾樣是一台電動機車的基本物件

在控制器、電池、馬達這三個物件,因為用於電動機車的設計下

電池並無法直接過電給予控制器電壓,進而驅使控制器控制馬達

所以,關於這點,在電動機車的設計下,鑰匙開關是用於將電池的保護板訊號短路

使電池的保護板經由訊號的關係,將保護板電壓解開,才使控制器有電壓經過而開啟

又因電池保護版的作動下,電動機車的儀表也會與控制器及保護板做訊號的關聯

所以將原廠控制器廢掉前,必須把控制器、儀表以及車上的線路先查明

再將該廢的廢掉,這樣一台電動機車雖然沒有原廠電池的支援下,也是可以繼續使用

但部分機車的控制器有相對應的訊號問題,廢掉電池可能也須廢掉控制器

這篇剛好因為沒有原廠電池的支援下,只能假設控制器是損壞的狀態,將控制器廢除

接下來,就是圖文解說了

這是48V轉12V的快速插頭(紅:48V,綠:地線,黑:12V出線)
 這是48V轉12V的快速插頭(紅:48V,綠:地線,綠白:12V降壓)

 EWOO的轉把,用油車的轉把,搭電子訊號(紅:+5V,白:訊號,黑:地線)
  EWOO的轉把線,用油車的轉把,搭電子訊號(紅:+5V,白:訊號,黑:地線)
 這是控制器與車上的連接線,綠:地線,綠黃:煞車斷電,白黑:儀表,白綠:儀表
 龍頭的儀表快速插頭,白黑:儀表,白綠:儀表,橘:左燈,淺藍:右燈,綠:地線,藍:大燈,咖啡:小燈,白紅:測住斷電,藍黃:連結至前面板12V的插頭,黃紅:啟動按鈕




  龍頭的儀表快速插頭,白黑:儀表,白綠:儀表,橘:左燈,淺藍:右燈,綠:地線,藍:大燈,咖啡:小燈,白紅:測住斷電,藍黃:連結至前面板12V的插頭,黃紅:啟動按鈕

 粗紅:整車48V(由鑰匙回車上線組,過電後要給控制器啟動電源48V)
 細紅線:連接48V電池正極,往鑰匙的方向,鑰匙轉開後,48V電源回給粗紅線
細綠線:連接48V電池負極
細紅與細綠都是車上小電流線組供電用
 前方面板12V特殊黑色開關,與原廠儀表相關。
藍黃:儀表,黑色:與儀表、左右燈、大燈,龍頭按鈕相關,須改成直接經過12V,黑線套白色套管:12V
  前方面板12V特殊黑色開關,與原廠儀表相關。
藍黃:儀表,黑色:與儀表、左右燈、大燈,龍頭按鈕相關,須改成直接經過12V,黑線套白色套管:12V,故需把12V套白色套管電線做一連接線與黑線連接

粗紅色正極線,細紅色控制器電門啟動線(紅-灰)

粗黑色負極線(黑-綠),粗紅色正極線(紅-紅)

儀錶板線組總成-1

儀錶板線組總成-2


黃綠:煞車斷電線























2019年9月7日

E-go電動機車改裝

繼去年(應該是吧?!)改裝了一台電動蛋蛋車
今天度五月左右買了三台的E-GO中古車
接著就來改裝三台中先其中的一台

第一台白色EGO已經改裝完成,沒什麼大變動,只有換了控制器和48-12V的變壓器、液晶儀表其他就都沿用原廠的電機, 沒什麼好寫的,其實也是忘了寫,現在就把黑色的EGO改裝慢慢放上來,其實本人改裝算是小咖的,真正大咖的請去搜尋FACEBOOK的磐石電研所吧,那邊的主人才是厲害的^^

1.拆車殼,不多說了,沒有照相就不放了

2.拆電機,還是沒照片XD

3.拆原廠控制器,還是沒照片XDDDDD(是到底要不要放改裝過程?!,下步驟就有照片啦,別急別急^^)

4.裝上2000W全順省電增強版瓦片電機,加上後輪碟煞

5.因為全順的後平叉是屬特殊規格
    所以1. 電機的防扭片,須合乎全順電機的電機軸,必須打磨修改
            2. 原廠電機後輪是鼓煞,其鼓煞非一般電動機車用鐵片連結後平叉,在連接鼓煞,原
                廠是將後平叉做出長條型,鼓煞直接對準長條型固定處,就可以剎車啦,所以要把
                後平叉的突出地方,用打磨機先鋸掉,再磨平,不然就不能像現在看到的後碟煞組
                起來囉

6.電機裝起來的樣子



7.上面這個圖很重要,因為已經把後平叉凸出物打磨掉了,所以上後碟煞的時候,要把電機和碟煞卡箝座先裝上去,前端的部份,也就是最右邊有個螺絲,要把後平叉鑽洞,鑽洞大小要和卡箝座螺絲孔洞一樣,就可以直接鎖上去囉


8.碟盤和卡箝座的地方還是要加一些墊片,不然煞車會一直磨到碟盤

 9.因為買的控制器是36管48V-72V通用,限流80A(最高就是80A啦)
    非常的大,也非常的長,應該有到鄉民的30CM吧XD
    因為長度太長,差點塞不進小洞(咦~~怎麼感覺色色的= =a)
    可以看到下圖,我用角鋼去鎖控制器的前方小洞,角鋼的恐有另外打磨鑽大
    不然會塞不下1mm的螺絲,當前方鎖好後,後面就放棄吧,可以仔細看到,控制器的孔我
    就只用束帶固定了,因為也沒鎖點可以鎖了,控制器不會動就好囉^^


 10. 這是控制器的三相線和電機的三相線,可以發現控制器的三相我是從下方往後繞,繞到原始EGO的接點,電機的三相則是從前方繞,走在控制器的上方,這兩個為什麼反過來接,是因為控制器的三相線太長太硬,電機三相線更長= =,所以發現這樣的繞法是最適合接在原廠接點處



11.這圖是拿60-12V的降壓器一近兩出,近60V出12V和共地線
     紅白為原廠12V
     黑色為原廠共地線
     黃色是自己拉線60V(記得要從鑰匙線往後拉線)


12.下圖,最上方黃線為60V正線,進入2PIN頭往鑰匙線的方向走,再回來到我手上夾的線,一條往60-12V的方向,一條專給龍頭的液晶儀表使用(因液晶儀表為48-60V通用,需要從電門拉專用線上給液晶儀表,才可完整顯示電壓數值),手指所夾的黃線,專給控制器啟動電源用線,下一步驟有圖說明



13.電門線給電於控制器
      控制器有專門一條紅色電源線,此為啟動控制器的電源,所以我要把鑰匙線的電門往後一分三,一條給60-12V,一條給液晶儀表,一條給控制器的電源,如圖手上拿的即為控制器的電源線












2014年4月17日

鈴木蛋蛋車 chiri nori 四行程燃油機車修改成電動機車

話說,上篇的TSV13電動機車,增加大瓦數的馬達,騎行感覺就像一般的機車一樣,加速力道夠,尾速也有到59km(GPS實測),已經是很夠我用了,但是已經迷上了電動機車的好處後,現在發現要慢慢的改變方式,把燃油機車改成電動機車,感受電動機車所帶來的,沒有燃油機車的震動感,沒有廢氣的好空氣,有幸,拿到一台俗稱"蛋蛋車"的報廢機車,接下來就要對蛋蛋車來大刀動一下,把這他外觀可愛的機車改成電動車了。

一般市面上也是有在賣類似蛋蛋車外觀的電動機車,就是捷安特的電動機車,參考下列網址

可以自行google  ""捷安特 莫曼頓""  圖片

接下來,坊間就很多模仿的電動車出現啦,不過這種電動車就適合婆婆媽媽使用,體積小,輕巧、方便,不過速度就是慢XD

以下來介紹怎麼修改蛋蛋車囉^^

1. 先拿到蛋蛋車的車架(恩~應該是廢話^^)
 這是已經被我拆開了的車架了XD

把引擎、後輪、把手、排氣管、煞車、空濾、油箱全部卸下

2.蛋蛋車的後輪骨架處,塞不下16cm的電機輪軸,所以要把骨架拿去給專門人士切割和焊接

 3.把切割後的後骨架,再把放電機軸的地方自行切割後,就可以塞進去16cm的電機啦
 因為電動機車和燃油機車的差異在後輪,燃油機車是一般的輪胎,中間有軸承,電動機車的輪穀電機,後輪穀的軸承是一體的,不能拆開,除非買像emoving是單邊電機,用鏈條或皮帶,來帶動輪子轉動,所以比較難從拆胎機拆胎和裝卸,必須把後輪原本的地方切割,切割成ㄈ字型,才可上電機。

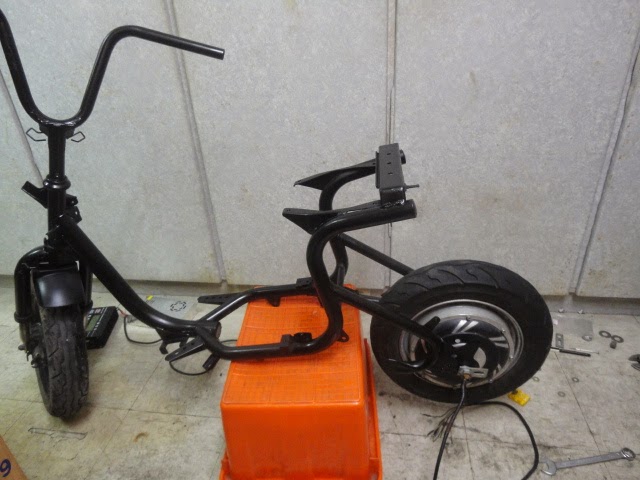

這樣電機就裝上去了!!

4.接下來,找電門,把鑰匙和電門開關轉開,把三用電錶拿出來,轉到測試歐姆值的地方,看哪兩條線在電門轉開的時候,指針有在動,就是那個電門啦^^

 廢掉了兩條電線,只剩紅色和橘色的電線,是和電門有相關的,搞定了一樣^^

5.接著就是辛苦的地方了,因為原始的燃油機車線路,與電動車的線路,都是不同的,所以電路全部砍掉重練,燃油機車的轉把煞車,都是不能沿用的,所以去買了一組帶煞車把的左右開關總成,加上一組電動機車專用轉把。
電動機車是吃電的,燃油機車吃油(廢話中的廢話),所以轉把有三線,紅綠黑,就是用來控制電動車加速的快慢啦
左右帶煞車把總成
轉把就沒拍照了,網路上抓個類似圖放上來就好^^
有看到紅綠黑三線嗎?那個就是控制快慢的啦~~

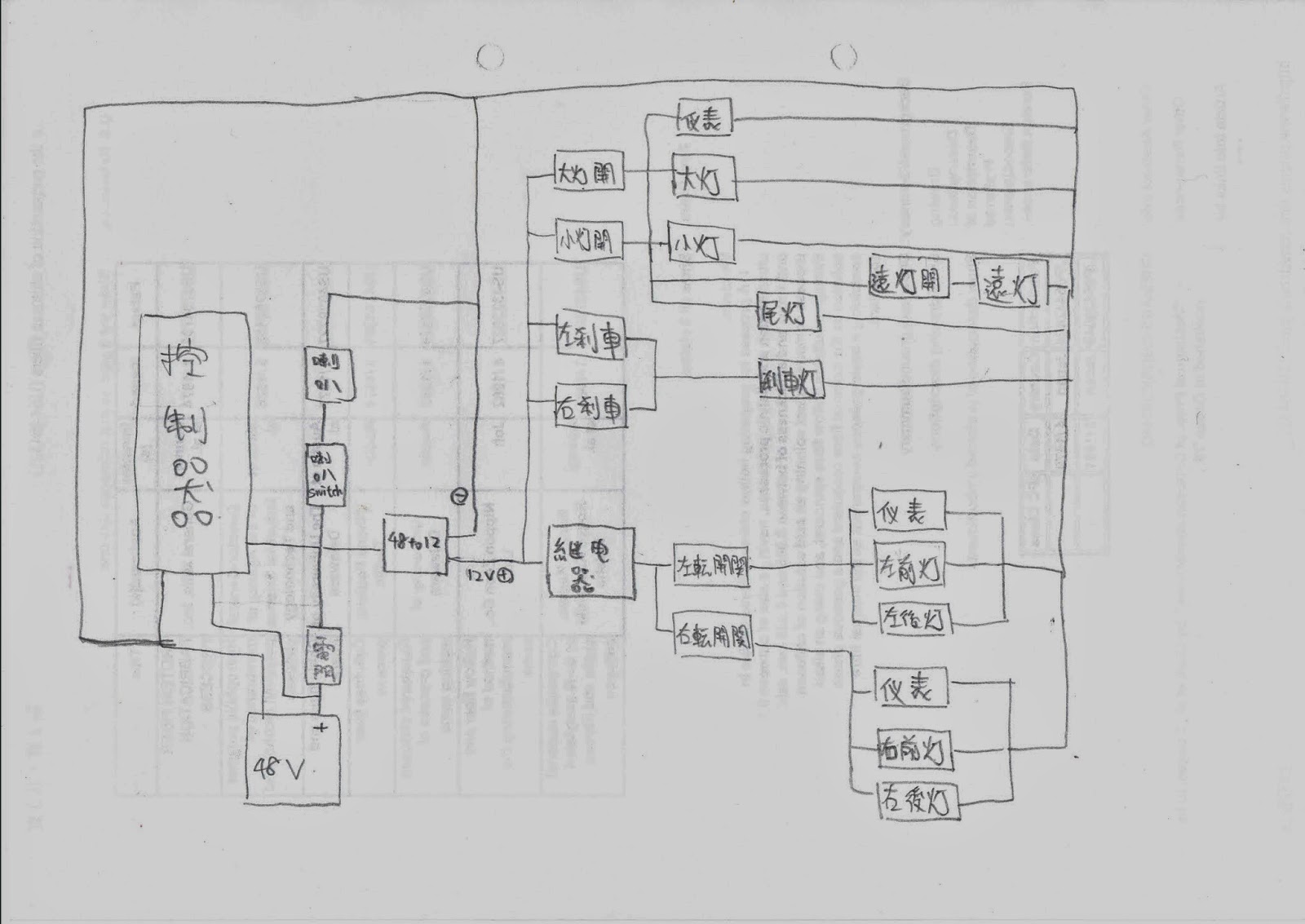

6.因為電動車牽線複雜,這邊牽線的地方就搞了我快一個月,畢竟我非本科系,做之前又動腦畫圖詢問專業人士,最後才搞出來^^,補上電路圖
你看看,你看看,有沒有很亂XD
沒關係,反正到時候都在車體內全部看不到,哇哈哈~~
 畫的夠簡單吧

控制器的部份有三線比較特殊,電門出去後,往左走了一條正極,那條正極是專門用來給控制器電,來啟動控制器,48V拉兩條電線,一正一負,這是要讓控制器和馬達電源線接在一起的地方

7.最後整線,利用整線管把所有的電線都走在一起,還可以防水


8.把線材都拉到腳踏墊的下方,挖洞把控制器所在蛋蛋車腳踏墊的凹槽處

外層的塑膠布,拿來做防水使用,畢竟電的東西,是不能碰到水的,不像燃油機車都無所謂

9.側面挖洞鎖好塑膠布的側面

10.最後就大功告成啦
